47DR_TEACH_BOARD_V2
产品特点
支持4发4收
支持板间级联
支持DC-6GHz射频直采
支持高速数据流盘， 1路100G光口,2路10光口
应用于雷达、通信、电子对抗等多用途科研及教学。
配套附件有单音测试工程、回环测试工程、同步测试工程。

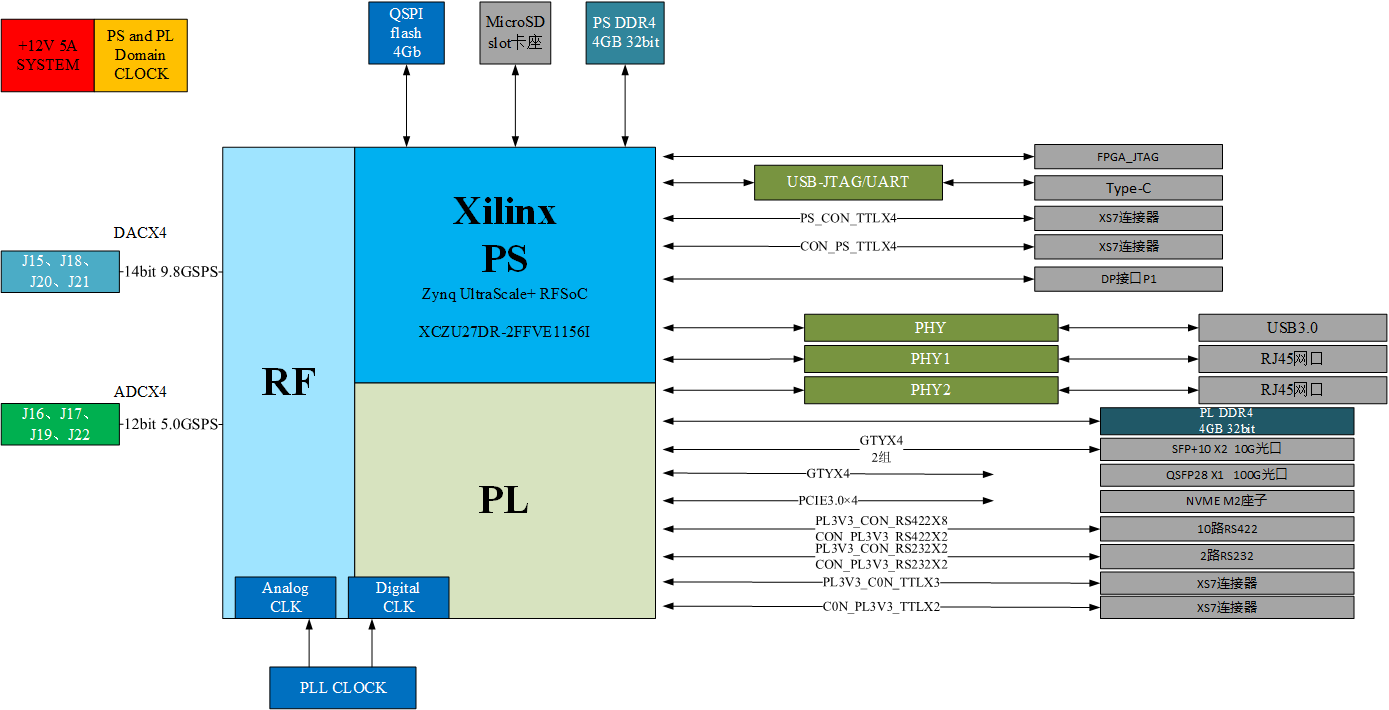

产品架构
|
产品型号：47DR_TEACH_BOARD_V2 |
|
主芯片型号：XCZU47DR-2FFVE1156I |
|
主芯片系列：Zynq UltraScale+ RFSoC |
|
ARM：四核Cortex-A53 ，双核Cortex-R5 |
|
System Logic Cells (K)：930 |
|
DSP Slices：4,272 |
|
Total Block RAM (Mb)：38 |
|
PCIe:Gen3 x16/Gen4 x8 / CCIX x2 |
|
GTY:8 |
|
QSPI Flash:2Gb |
|
支持:10MHz/100MHz时钟输入/输出 |
| 内存: PS 1x DDR4(4GB,32bit,2400MT/s) PL 1x DDR4(4GB,32bit,2400MT/s) |
|
通道数：4发4收 |
|
射频频率：DC-6GHz |
|
ADC采样率：5.0GSPS |
|
DAC采样率：9.8GSPS |
|
通道间隔离度：＞65dB |
|
ADC位数：14bit |
|
DAC位数：14bit |
|
DAC输出功率:-10dBm@typ |
|
SFDR:70dBc@typ |
|
尺寸：200mm×180mm |
|
供电：12VDC |
|
PL 1x DDR4(4GB,32bit,2400MT/s) |
|
PL端接口： 1x 10/100/1000 Ethernet RGMII (RJ45) 网口 1x NVME M.2 硬盘扩展接口 1x QSFP28 100G光口 2x SFP+10 10G光口 1x J30J-51ZKW-J |
|
PS端接口: 2x QSPI flash(128MB,8bit) 1x USB 3.0 Port 1x 10/100/1000 Ethernet RGMII (RJ45) 网口 1x USB_JTAG/UART调试接口 1x DP接口 1x Mircro SD卡 2x TTL 输出（备注：共用1x J30J-51ZKW-J接口） |
|
幅度：±0.5dB（3GHz单音，校准后） 相位：±2°（3GHz单音，校准后） |
