47DR_4T4R_TESCOM_V1
核心优势
支持4发4收
支持DC-6GHz射频直采
支持高速数据传输 2X QSFP28 100G光口
支持板间级联

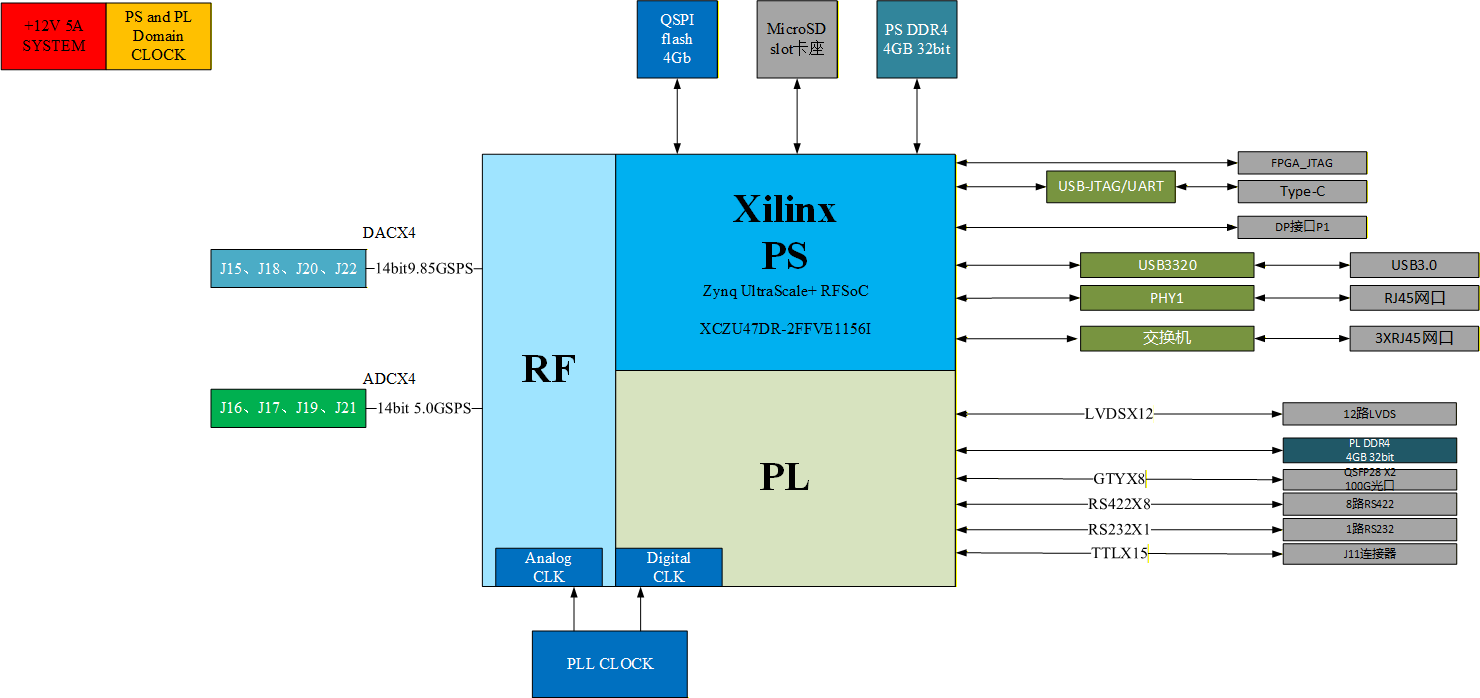

产品架构
|
产品型号：47DR_4T4R_TESCOM_V1 |
|
主芯片型号：XCZU47DR-2FFVE1156I |
|
主芯片系列：Zynq UltraScale+ RFSoC |
|
ARM：四核Cortex-A53 ，双核Cortex-R5 |
|
System Logic Cells (K)：930 |
|
DSP Slices：4,272 |
|
Total Block RAM (Mb)：38 |
|
PCIe:Gen3 x16/Gen4 x8 / CCIX x2 |
|
GTY:8 |
|
QSPI Flash:DSP 1Gb (Nor flash, 8bit)FPGA 2Gb (Nor flash, 8bit) |
|
支持:10MHz/100MHz时钟输入/输出 |
|
内存: PS :2x DDR4 (4GB,32bit, 3200MT/5) PL :2x DDR4 (4GB,32bit, 3200MT/S) |
|
通道数：4发4收 |
|
射频频率：DC-6GHz |
|
ADC采样率：5.0GSPS |
|
DAC采样率：9.8GSPS |
|
通道间隔离度：＞65dB |
|
ADC位数：14bit |
|
DAC位数：14bit |
|
DAC输出功率:-10dBm@typ |
|
SFDR:75dBc@typ |
|
尺寸：225mm×205mm |
|
供电：12VDC |
|
外设接口: 4x 10/100/1000 Ethernet网 1x USB_JTAG/UART调试接口 1x MicroSD卡 2x QSFP28 100G光口 8x RS422(4对差分输出，4对差分输入)，1x RS232(1输出， 1输入)，15xTTL，12x LVDS |
|
幅度：±0.4dB （ 3GHz单音，校准后） 相位：±2°（ 3GHz单音，校准后） |
