TC49DR-8T9R
TC49DR-8T9R数字阵列板卡，采用XCZU49DR作为主控芯片，优化时钟性能，针对雷达应用优化了相噪、脉内信噪比、SFDR、通道间隔离度指标。板卡外围接口丰富，通道间一致性优异，并支持多板级联使用，在数字阵列雷达应用上有突出优势。
产品特点
支持8发9收
支持DC-6GHz射频直采
支持高速数据传输，1路100G光口

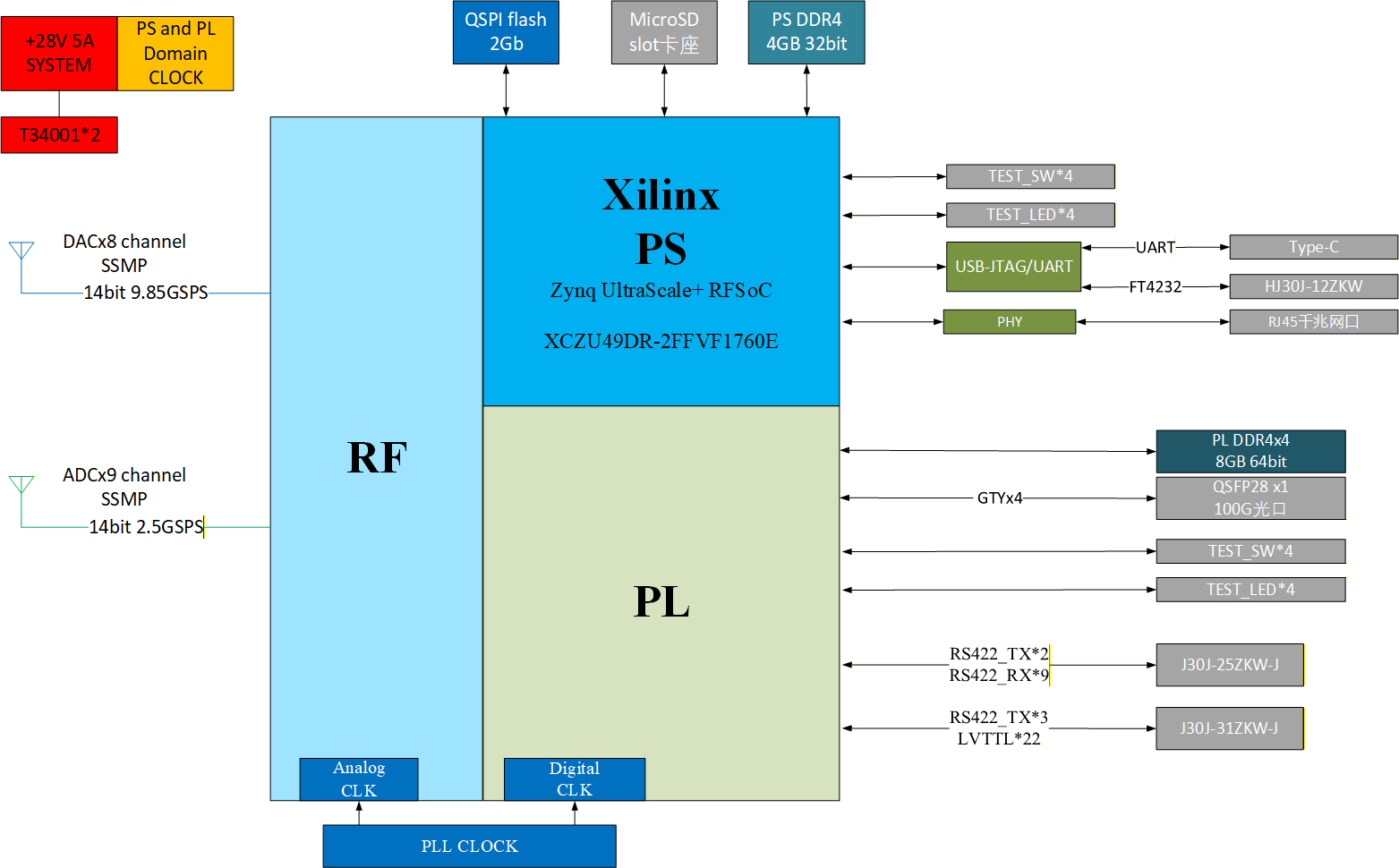

产品架构
|
产品型号：TC49DR-8T9R |
|
主芯片型号：XCZU49DR-2FFVF1760E |
|
主芯片系列：Zynq UltraScale+ RFSoC |
|
ARM：四核Cortex-A53 ，双核Cortex-R5 |
|
System Logic Cells (K)：930 |
|
DSP Slices：4,272 |
|
Total Block RAM (Mb)：38 |
|
PCIe:Gen3 x16/Gen4 x8 / CCIX x2 |
|
GTY:16 |
|
QSPI Flash:2Gb |
|
支持:10MHz/100MHz时钟输入/输出 |
|
内存:PS 2xDDR4(1GB,16bit,2400MT/s) PL 2xDDR4(1GB,16bit,2400MT/s) |
|
外设接口: 1x QSFP 100G光口 1x J30J-25ZKW-J 1x J30J-74TJWP7-J J30J-31ZKW-J |
|
通道数：8发9收 |
|
射频频率：DC-6GHz |
|
ADC采样率：2.5GSPS |
|
DAC采样率：9.8GSPS |
|
通道间隔离度：＞60dB |
|
ADC位数：14bit |
|
DAC位数：14bit |
|
DAC输出功率:-10dBm@typ |
|
SFDR:65dBc@typ |
|
尺寸：210*117mm |
|
供电：12VDC |
|
PS端接口： 1x QSPI flash(256MB,8bit) 1x 10/100/1000 Ethernet网口 1x USB_JTAG/UART调试接口 1x Type-C 1x MicroSD卡 4xTEST_SW 4xTEST_LED |
|
幅度：±0.5dB （ 3GHz单音，校准后） 相位：±2° （ 3GHz单音，校准后） |
