49DR_SV3

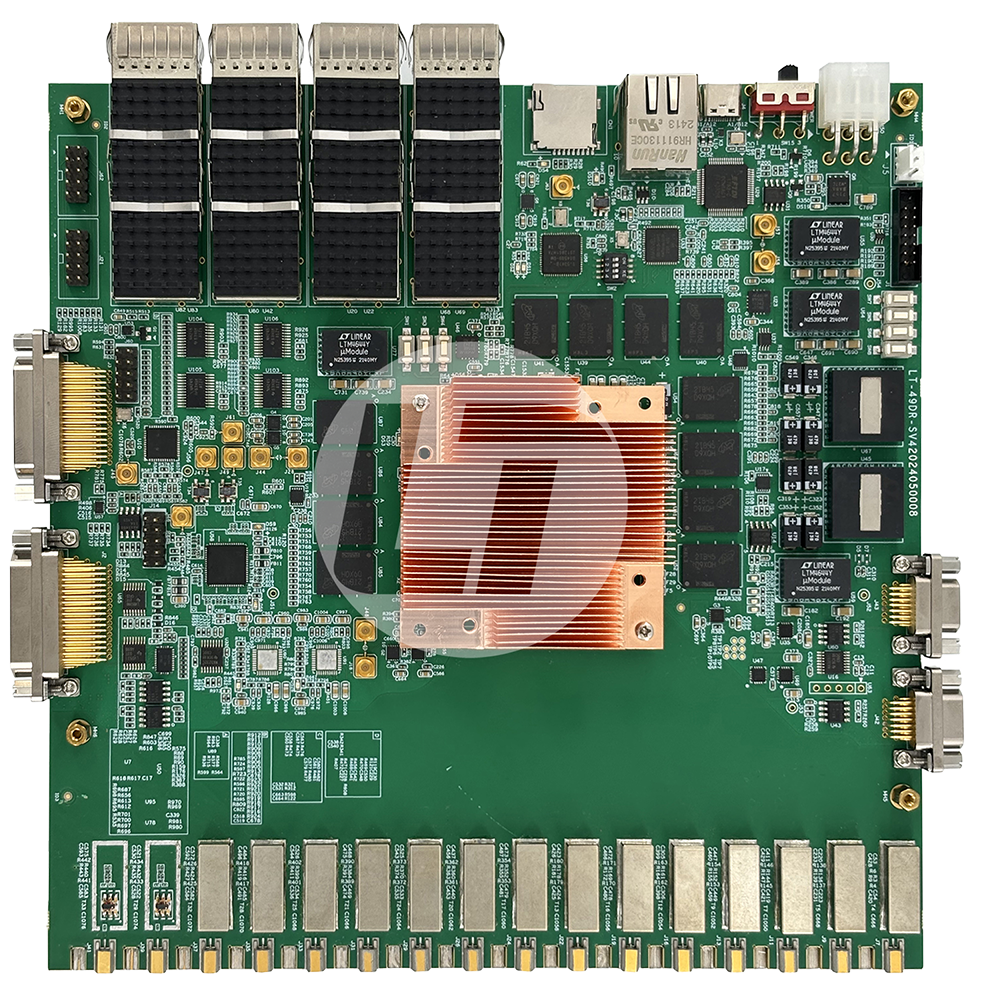

49DR_SV3数字阵列板卡，采用XCZU49DR作为主控芯片，优化时钟性能，针对雷达应用优化了相噪、脉内信噪比、SFDR、通道间隔离度指标。板卡外围接口丰富，通道间一致性优异，并支持多板级联使用，在数字阵列雷达应用上有突出的优势。


产品特点





支持16发16收

支持DC-6GHz射频直采

支持高速数据传输，4路100G光口

支持板间级联

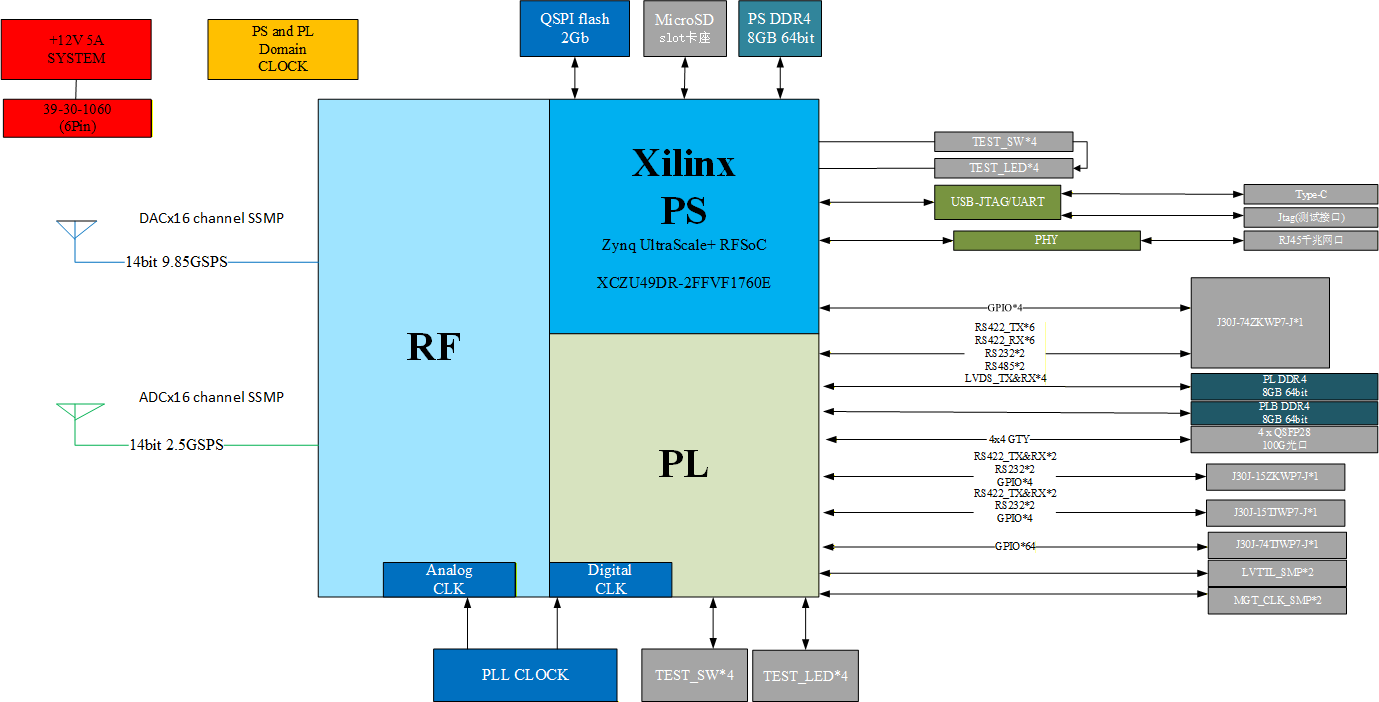

产品架构





产品参数



产品型号：49DR_SV3

主芯片型号：XCZU49DR-2FFVF1760E

主芯片系列：Zynq UltraScale+ RFSoC

ARM：四核Cortex-A53 ，双核Cortex-R5

System Logic Cells (K)：930

DSP Slices：4,272

Total Block RAM (Mb)：38

PCIe:Gen3 x16/Gen4 x8 / CCIX x2

GTY:8

QSPI Flash:2Gb

支持:10MHz/100MHz时钟输入/输出

内存:PS 4xDDR4(1GB,16bit,2400MT/s)

        PL 4xDDR4(1GB,16bit,2400MT/s)

        PLB 4xDDR4(1GB,16bit,2400MT/s)

PL端接口:

4x QSFP 100G光口

1x J30J-74ZKWP7-J

1x J30J-74TJWP7-J

1x J30J-15ZKWP7-J

1x J30J-15TJWP7-J

通道数：16发16收

射频频率：DC-6GHz

ADC采样率：5.0GSPS

DAC采样率：9.85GSPS

通道间隔离度：＞60dB

ADC位数：14bit

DAC位数：14bit

DAC输出功率:-10dBm@typ

SFDR:65dBc@typ

尺寸：225mm× 205mm

供电：12VDC

PS端接口：

1x QSPI flash(256MB,8bit)

1x 10/100/1000 Ethernet网口

1x USB_JTAG/UART调试接口

1x Type-C

1x MicroSD卡

4x TEST_SW

4x TEST_LED

4x GPIO（备注：共用1x J30J-74ZKWP7-J接口）

幅度：±0.5dB  （ 3GHz单音，校准后）                  相位：±3°（3GHz单音，校准后）

应用方向



数字阵列雷达、MIMO雷达；

大规模MIMO通信；阵列侦收；量子计算。
