256通道全数字雷达系统
256DAR-V1.0是一款高性能纯数字阵列雷达，采用32块数字直采板卡级联同步技术，实现256通道全数字化处理。射频前端集成x波段变频模块(256路)，支持灵活配需与高精度校准，适用于复杂场景下的高可靠性探测需求。
主要参数及功能：
- 工作频段：8.0 GHz~10.5GHz
- 最大瞬时带宽：1GHz
- 阵面通道数量： 发射阵列含两个相同子阵，分别为子阵1和子阵2，共包含256个天线单元，每一个子阵包含128个天线单元，按照8行×16列的形式布局（每列8个单元模拟合成，带移相，八个发射模块，共16个模拟中频）
- 接收阵列共包含256个天线单元，按照8行×32列的形式布局（单元级全数字，共256个模拟中频）

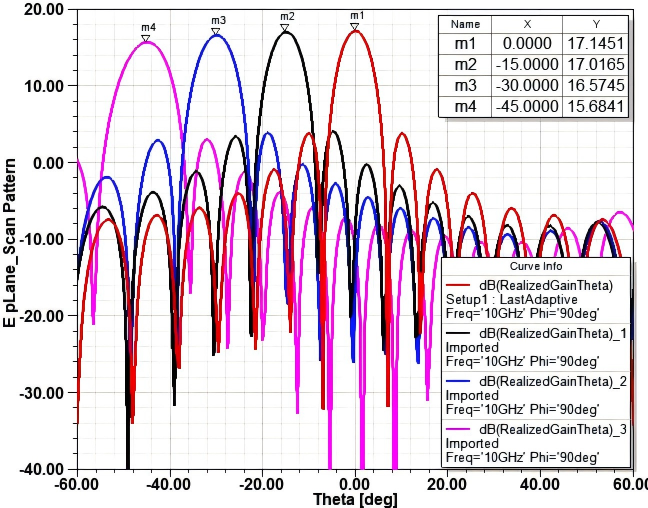

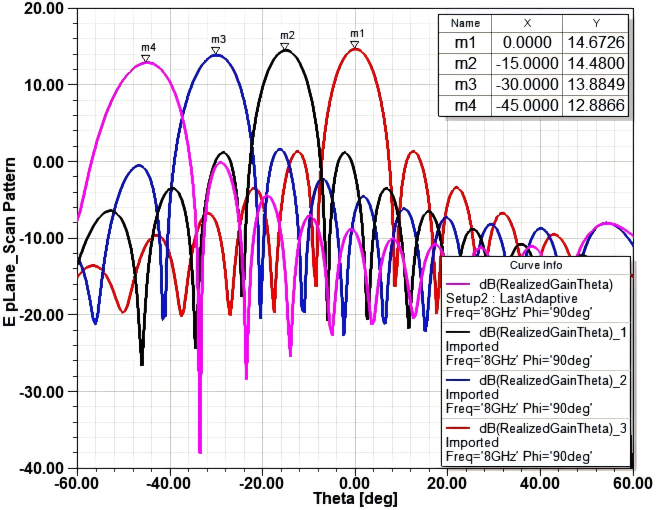

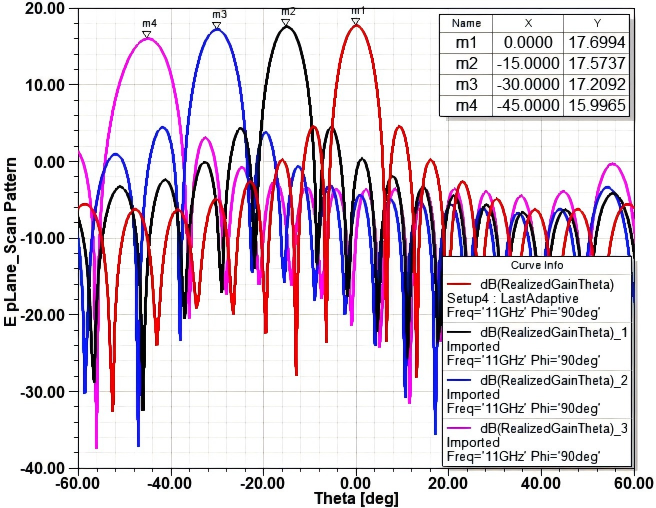

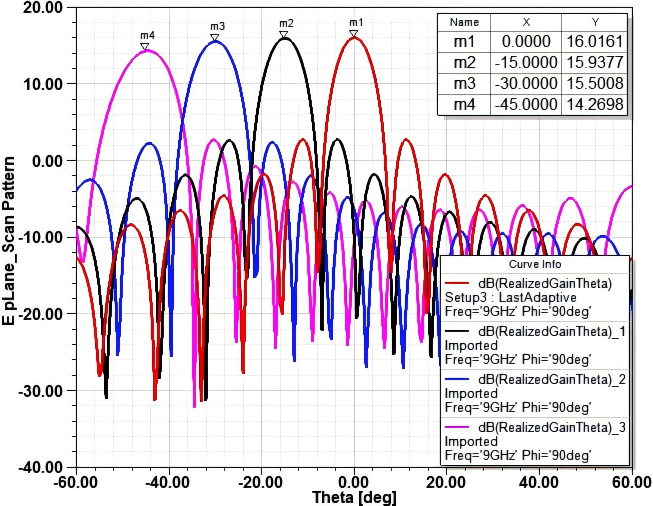

- 波束扫描范围： 方位角：≥±45°；俯仰角：≥±15°（中心频点，瞬时覆盖）
- 分辨率：
- 方位分辨率：≤3.5°；俯仰分辨率：≤13°（法向，中心频点）
- 距离分辨率：≤1.2m
- 发射总功率：≥1000W（峰值，2个子阵所有发射单元总和）。

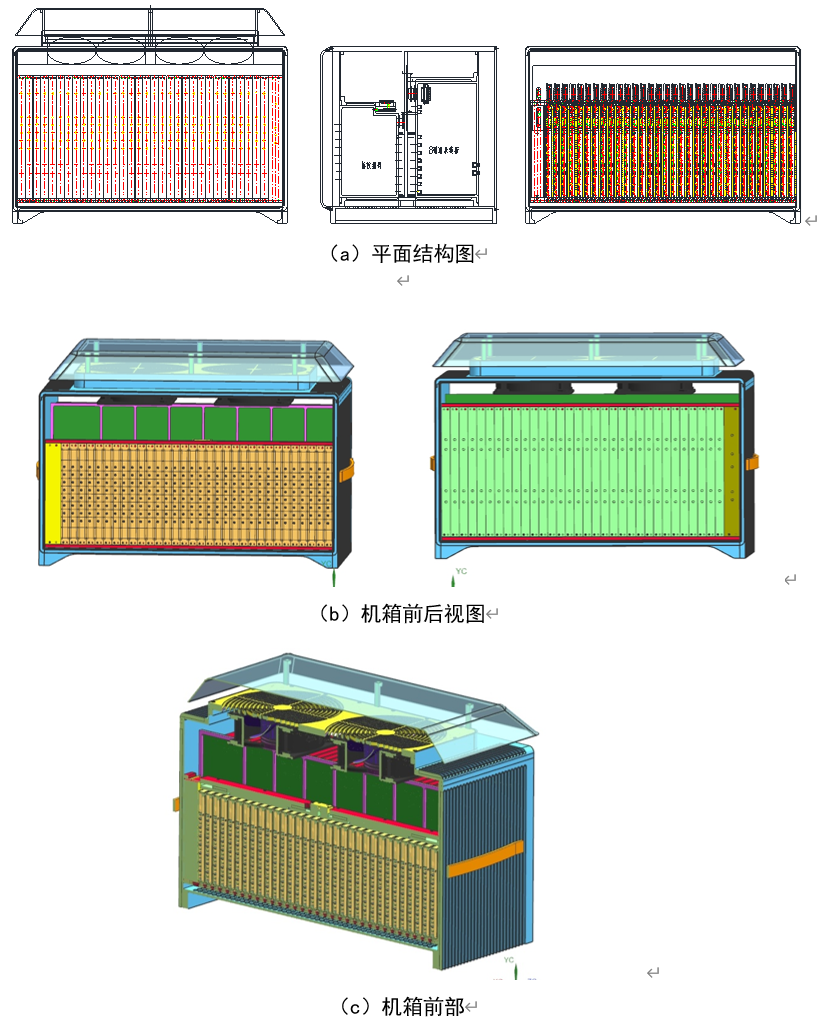

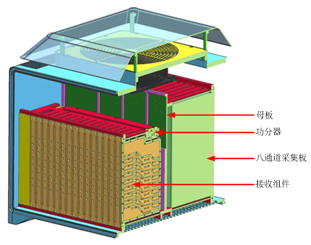

总体设计

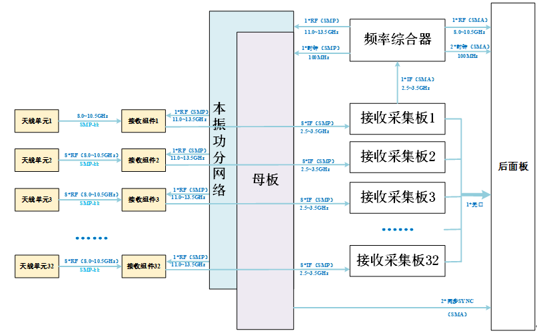

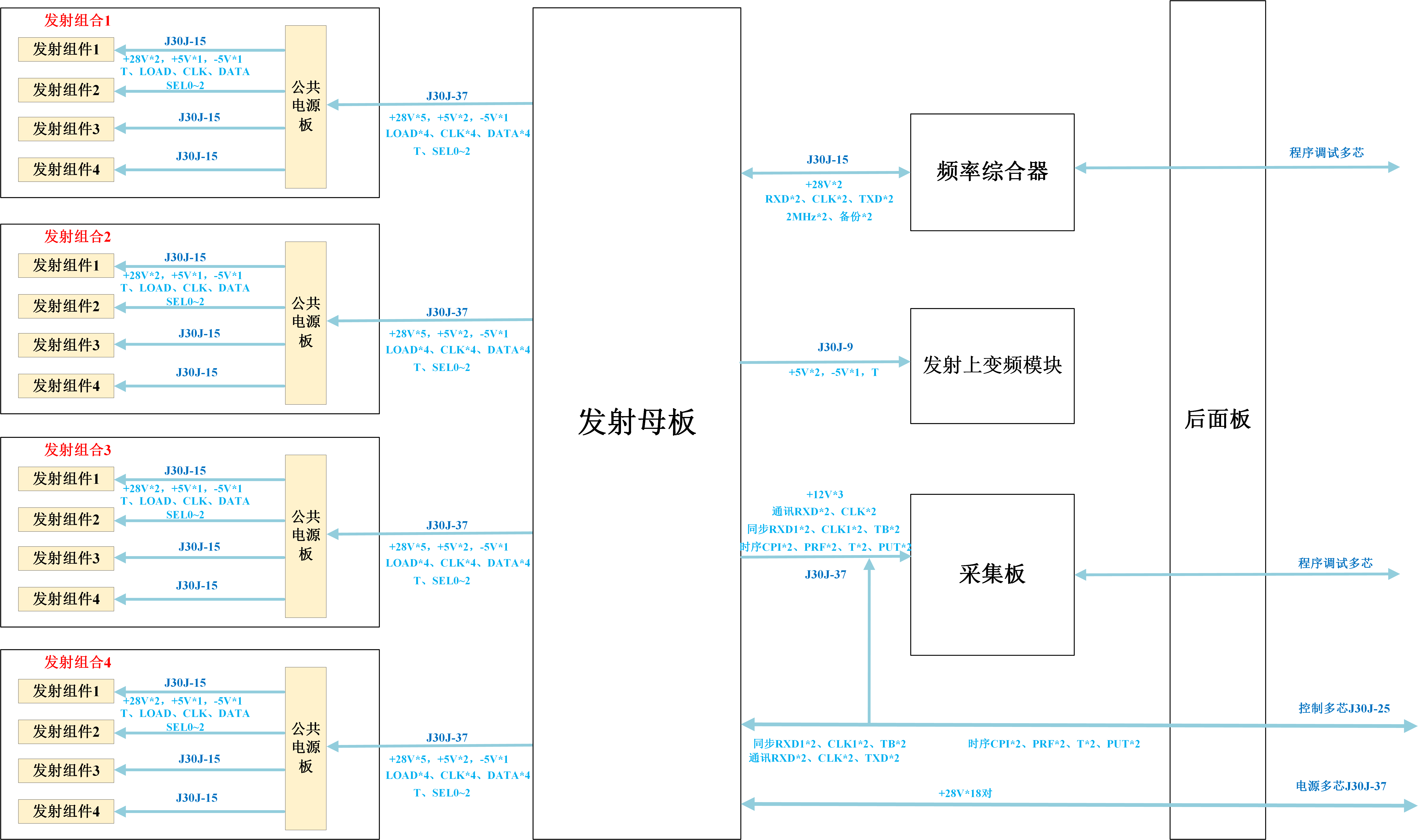

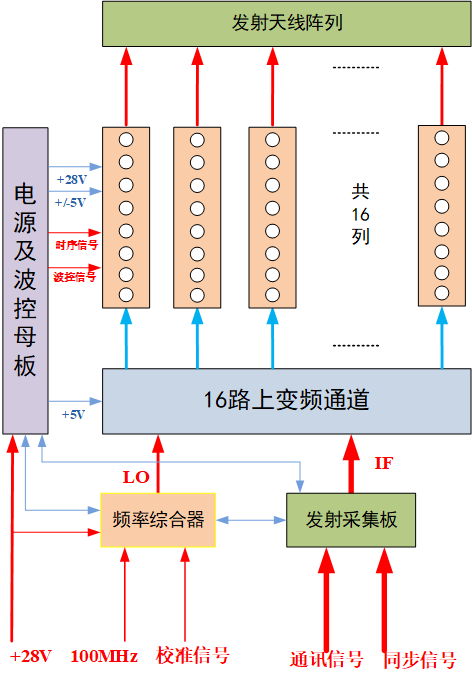

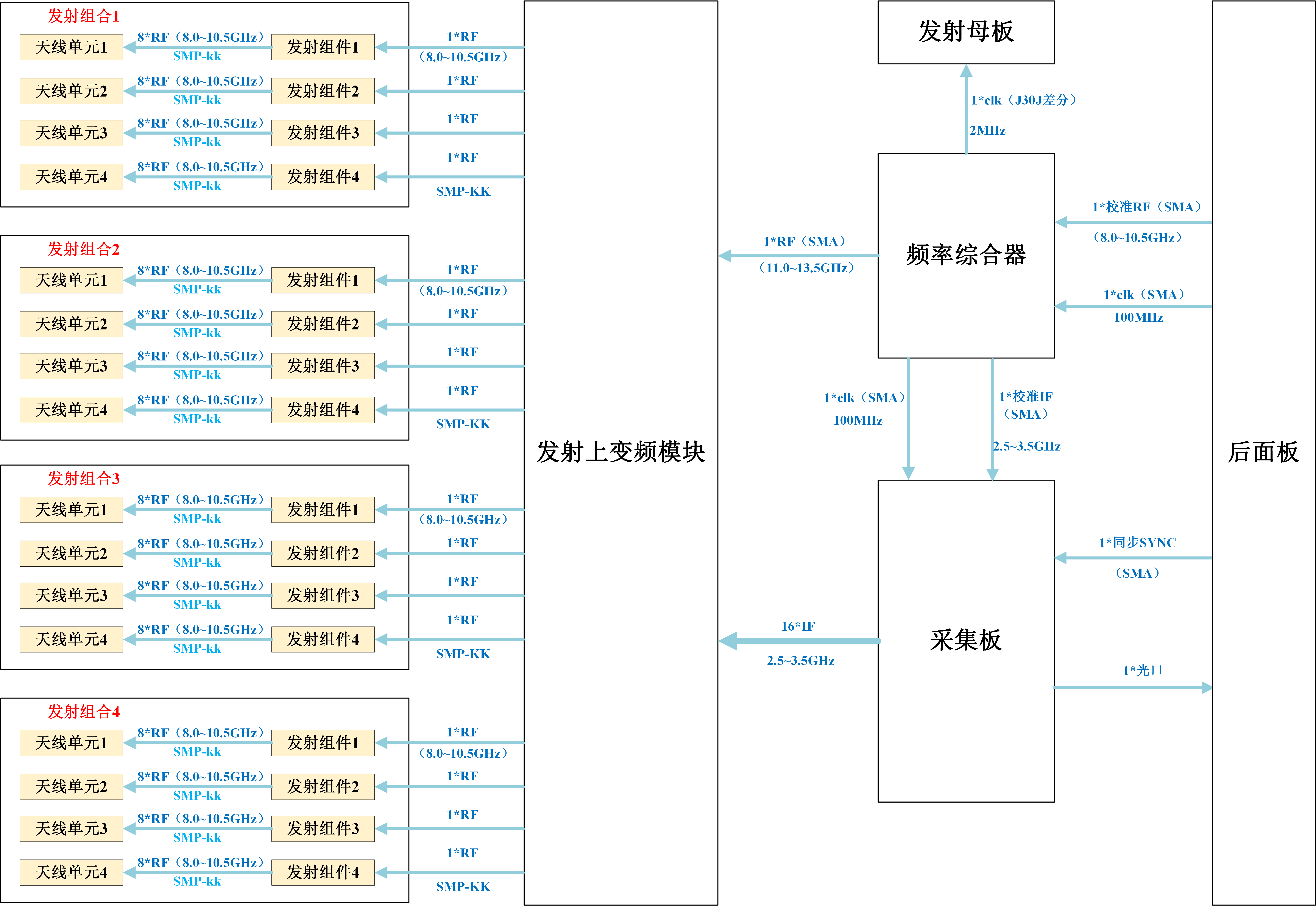

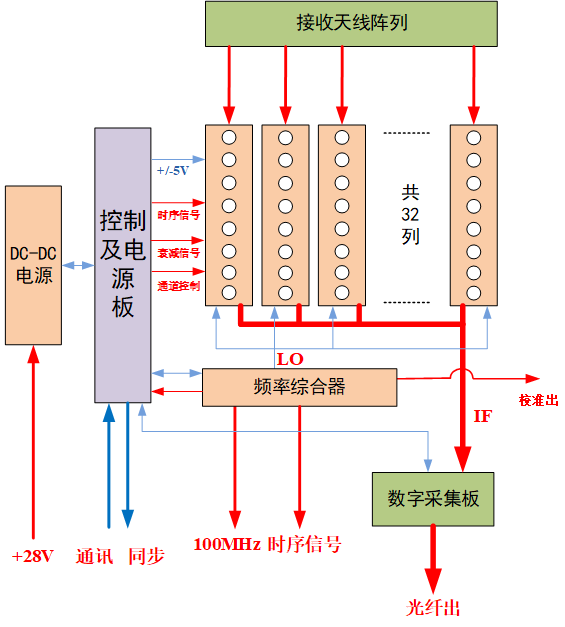

收发机原理设计

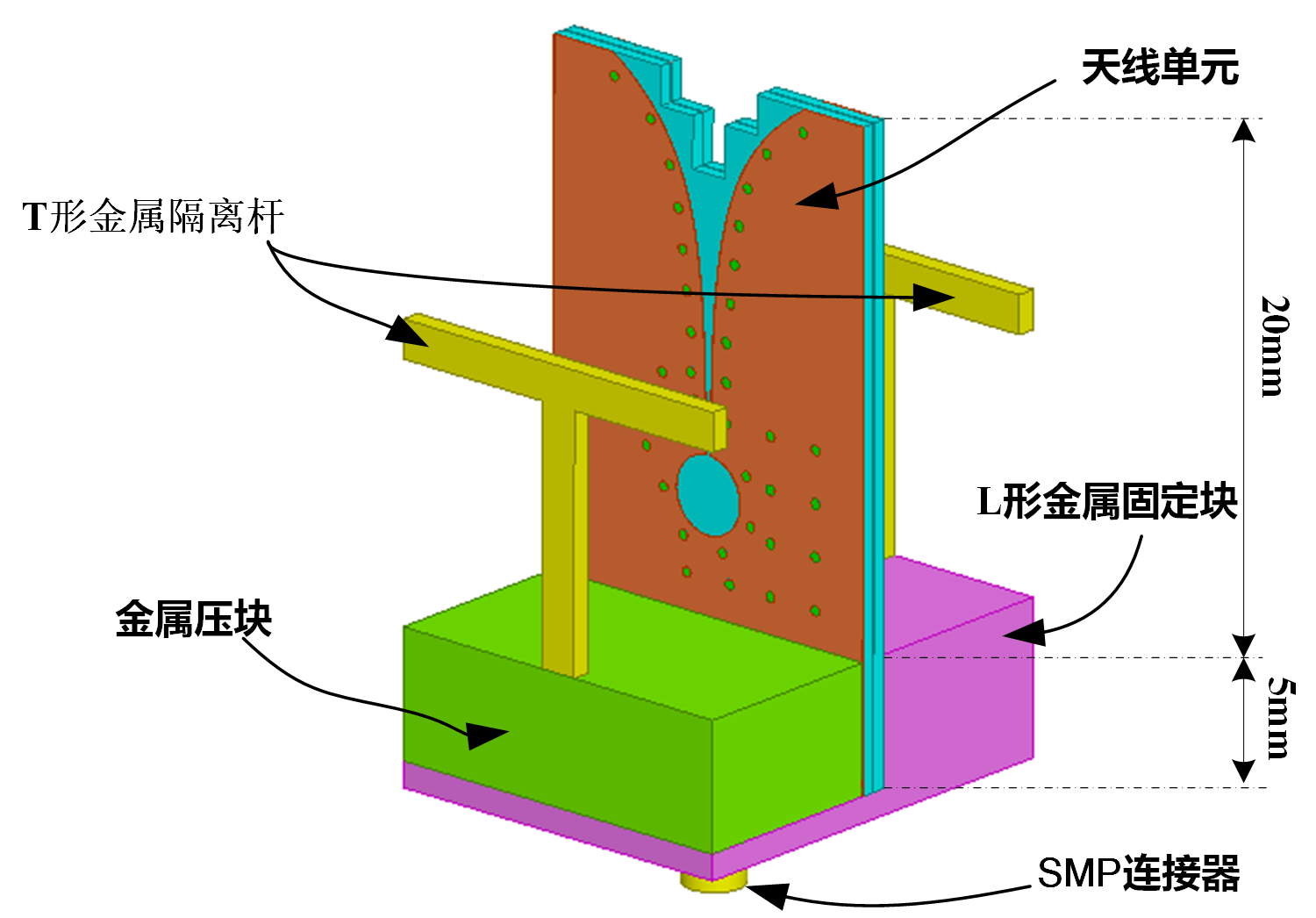

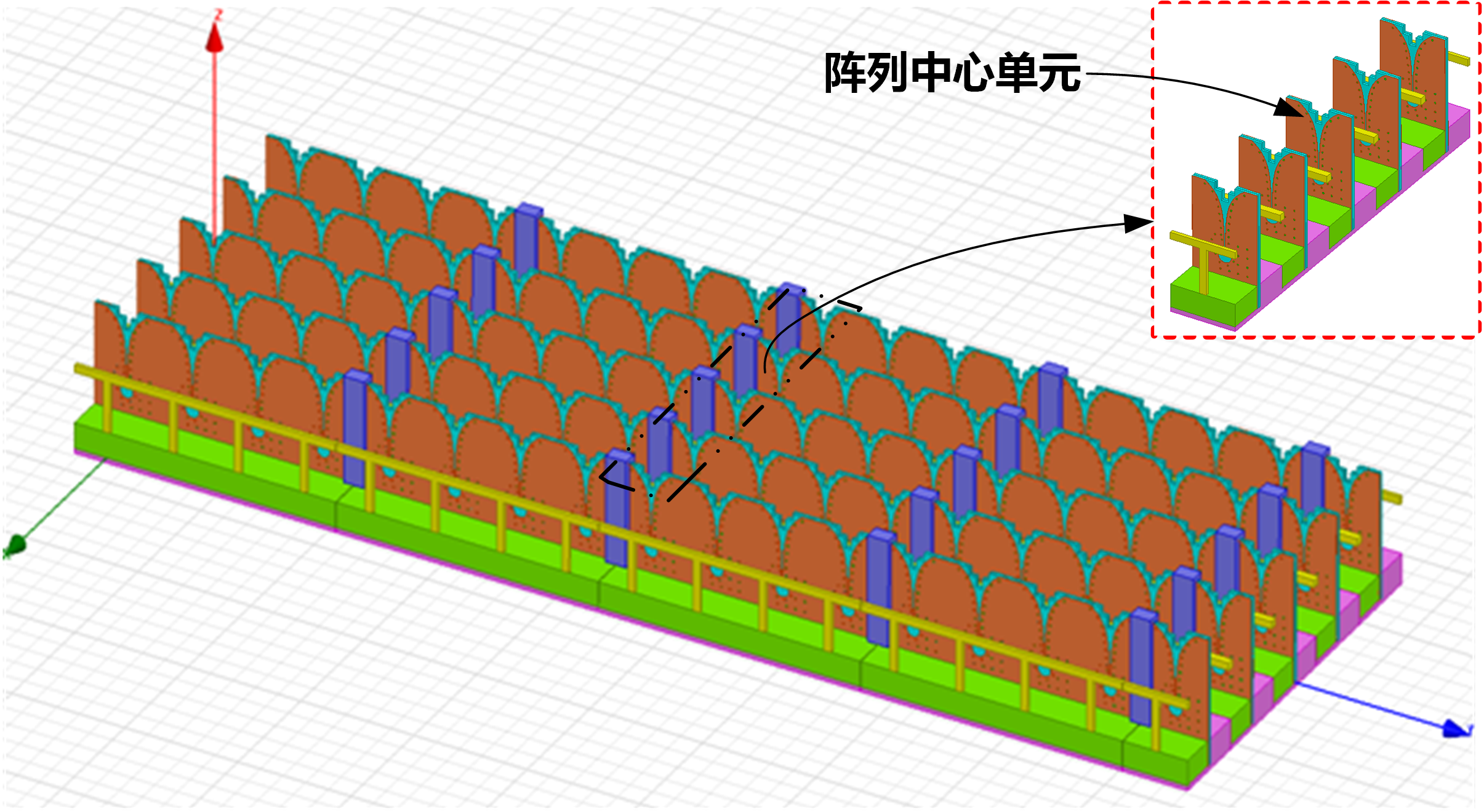

天线阵列设计

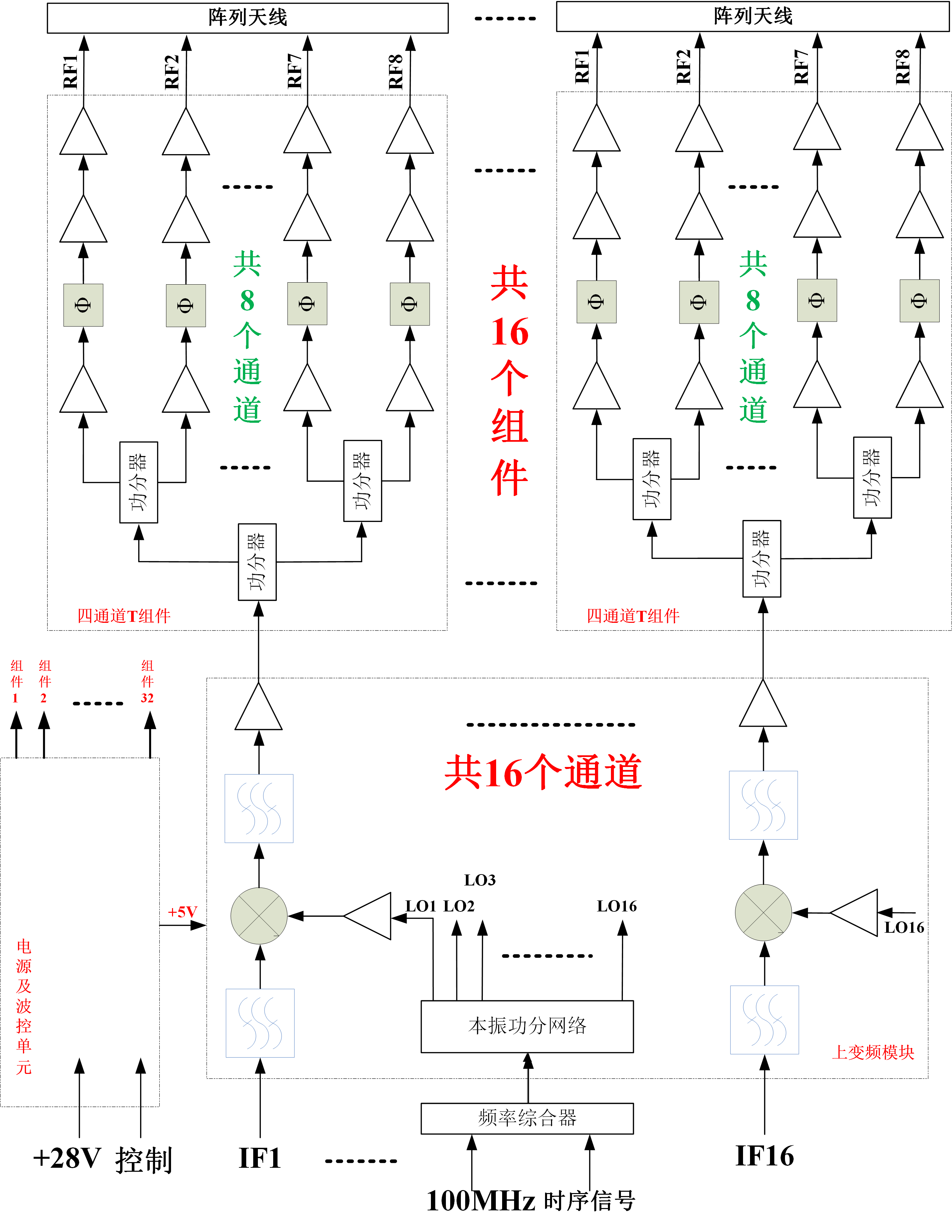

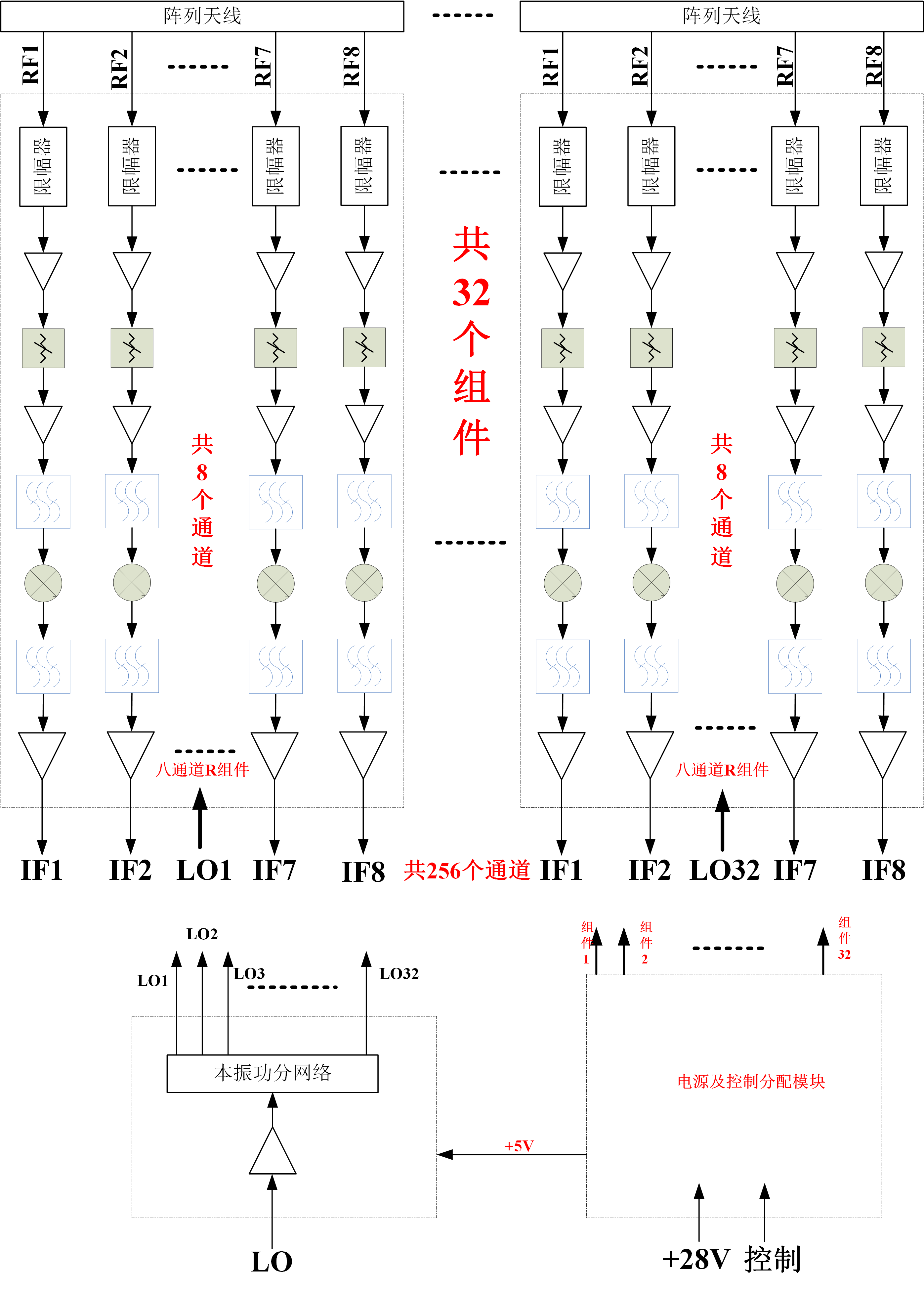

射频收发设计
