49DR_19EG_4NVME_EXT_V1.2存储板

该存储模块主芯片为XCZU19EG-2FFVC1760I、搭载高速DDR4缓冲存储器、PCI-e Gen3硬核、高速NVME接口和高速QSFP28 100Gbps光口构成，通过网口通信实现对ADC采集的数据进行实时存储和回放。

产品特点



“Product Information”



实时存储速率可选：3GB/s（2盘），6GB/s（4盘）

对ADC采集的数据进行实时存储和回放，并通过网口通信，接收存储控制信息并反馈存储状态信息

8TB大容量存储， FPGA逻辑实现高性能NVME和PCIe 3.0协议栈，高速访问，单板支持稳定顺序读写速率为6GB/s

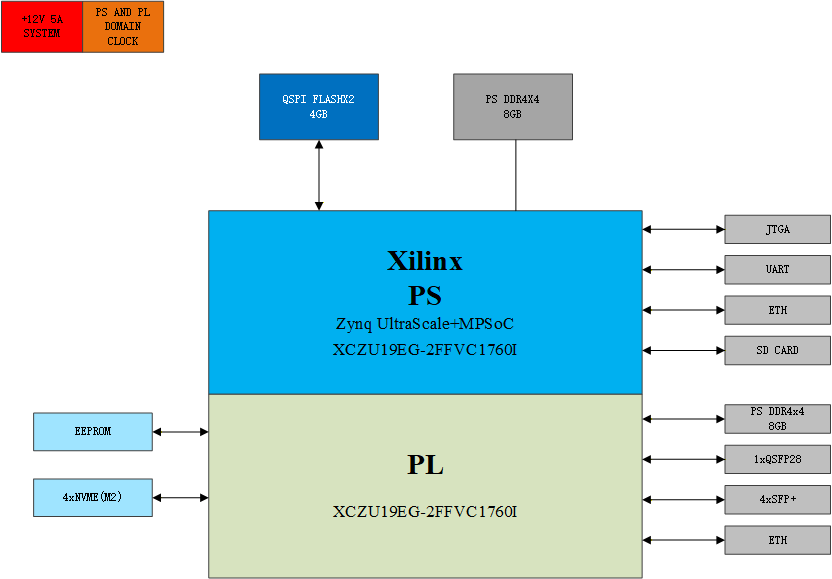

产品架构



“Product Display”





产品参数



“Product Details”

产品型号：49DR_19EG_4NVME_EXT_V1.2存储板

主芯片型号：XCZU19EG-2FFVC1760I

主芯片系列：ZYNQ UltraScale+ MPSoC

PCIe：Gen3 x16 x3；Gen3 x8 x2

QSPI Flash：4Gb

内存：PS 4x DDR4(8GB,64bit)

           PL 8x DDR4(16GB,64bit)

尺寸：210mm*150mm*67mm

 PS端接口:

1x QSPI flash(64MB,8bit)

1x EMMC flash

2x 10/100/1000 Ethernet网口

包含1路RJ45，1路共用XS3测试接口

读写速率：稳定速率6GB/s

至PC端回读网口速率：千兆

ARM：四核Cortex-A53、双核Cortex-R5F

System Logic Cells (K)：1143

DSP Slices：1968

Total Block RAM (Mb) ：34.6



供电：12VDC

PL端接口:-

1x QSFP28 100G光口

4x SFP+ 10G光口

4x NVME接口（读带宽 3200MB/s；写带宽 1200MB/s）

XT30（电源供电接口）

1x J30JZLN25ZKWA000（XS3测试接口）

包含6x LVTTL，1路网口（8x ETH PS网口）
